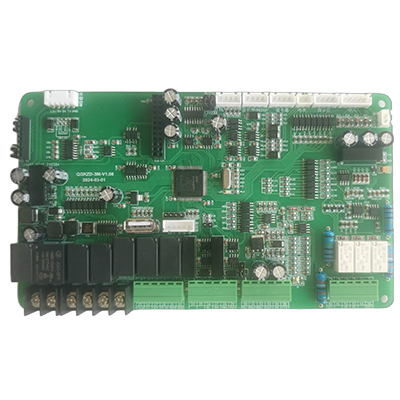

QGKZD-3M直流单充控制器 实物图

如上组图所示 QGKZD-3M为直流单充控制器，控制单枪充电，集成绝缘检测功能，推荐联网使用，可以满足有联网运营需求的直流单枪充电桩的控制。

一、功能特点

·支持新老国标（GB2011/GB2015/GB2023）充电；

·支持整桩交流供电 220V/380V；

·支持整桩充电功率 3.5KW~240KW；

·控制板供电电源直流DC12V±5%；

·支持BMS电源 12V/24V供电，12V/24V自动切换，可设置；

·支持 2路枪温测量（DC+&DC-），温度传感器PT1000；

·支持电子锁锁枪控制，电平和脉冲可选；

·支持多种充电模块，程序集成多种市面主流模块厂家通讯协议，可供选择；

·支持 2种触摸屏通讯方式（RS232电平/TTL电平），触摸屏供电 5V/12V（可选，订货注明，默认出厂供电电源 12v）；

·支持多种启动方式，可供选择如：

a) 触摸屏启动

b) 刷卡启动

c) 插枪启动

d) 密码启动

e) 按键启动

f) 其他方式启动

支持外接电表；如选择内置计量，计量精度 2%；

·支持USB接口升级；

·支持 4位数码管显示（数码管和显示屏选择其中之一）；

·集成度高，大大减少外围其他器件，体积小巧，装机灵活；

·充电兼容性强，可充市场上绝大多数主流国标新能源车型；

·价格友好，质量稳定，性价比高；

·可按客户需求订制其它功能；

二、硬件配置

1）供电电源：DC12V±5% 。

2）冷却风扇控制：充电时，控制启动风扇。

3）BMS 电源控制输出：可控制BMS电源 12V/24V供电，或者12V/24V自动切换。

4）充电枪高压接触器输出：可控制DC+\DC-接触器输出。

5）电磁锁：控制电磁锁 12v 输出，可以切换 12v 正负，满足驱动线圈或电机。

6）交流接触器控制：可控制充电模块交流接触器输出，降低整桩电损。

7）BMS-CAN 通讯：充电枪电池管理系统（BMS）与控制器通讯，满足新老国标。

8）充电模块-CAN 通讯：控制器与充电模块电源 can 通讯，满足多种市面主流厂家模块协议，也可根据客户使用的模块厂家定制协议。

9）枪温温度状态：A 充电枪头温度开关量状态，开关量采集。

10）枪-车CC1 信号：满足国标6v、4v 的模拟量采集，确认充电连接情况。

11）电子锁状态：电子锁解锁/锁定状态，开关量采集。

12）备用状态：备用开关量状态，开关量采集。

13）柜门状态：柜门打开/关闭开关量状态，开关量采集。

15）急停状态：紧急停止充电按钮状态，开关量采集。

16）电源指示灯：电源通断指示。

17）充电指示灯：充电指示。

18）故障指示灯：故障告警指示。

19）绝缘检测：内置绝缘检测模块用于测量绝缘电阻。

20）电表：电表地址可设，电表接口为 RS485，协议满足国标DL/T645-2007 。

21）触摸屏：人机界面操作，兼容4.3/7.0 寸工业串口屏，通讯RS232，其他可定制。

22）数码管：预留数码管接口，支持 4位数码管显示（数码管和显示屏选择其中之一）。

23）读卡器：外接ic 非接触式读卡器，用于刷卡充电结算。

24)USB接口：支持 USB 接口升级程序。

25）网络接口：预设4G/以太网 网络接口卡，支持4G/以太网联网刷卡、扫码充电，满足运营需求。

三、软件配置

1、人机界面

A）兼容 4.3/7 寸工业触摸屏。(可以根据要求定制)

B）充电电压、充电电流、电能量计量信息、账户余额、消费金额、已充时间，各种充电状态显示。

C) 具备电源、运行充电、故障指示灯。

D）管理员参数设置，需要密码进入。

E）显示故障告警信息记录最近 50 条，掉电不丢失。

F）充电过程中的状态显示，文字提醒，防止人员误操作。

2、充电功能

A）BMS 符合新老国标 GB/T27930-2011，GB/T27930-2015，GB/T27930-2023。

B）充电模式：定额充电、定时充电、定量充电、预约充电、自动充满等。

C)断网充电记录保存功能，断网充电信息不丢失，网络重连继续上传结算信息。

D）循环记录充电信息 50 条,掉电不丢失，可上传后台。

E) 支持刷卡启动充电。

F）支持扫描二维码启动充电。

3、保护故障告警功能

A）交流输入过压、欠压、过流、短路、漏电、防雷保护，部分保护定值可设。

B）充电中电磁锁锁定充电枪。

C) 充电中，枪头温度监控，超温告警，停止充电。

D）具备急停开关，能通过手动或远方通信指令紧急停止充电。

E)在启动充电时需人工确认启动。

F)系统出现重要告警时，立即上报相关告警故障。

4、支付功能

A) 支持非接触式IC 卡刷卡支付。

B）支付手机APP 扫码支付。

C) 支持微信/支付宝扫码支付。

D) 支持VIN账号预存金额支付。

5、计量功能

A) 支持外接电表，支持满足通讯协议的交/直流电能表计量，支持板载计量。

6、后台通信功能(协议可定制)

A)支持以太网通讯（标配）。

B)支持GPRS 2g/3g/4g 通讯（标配）。
