交流单充控制板

2020/12/15

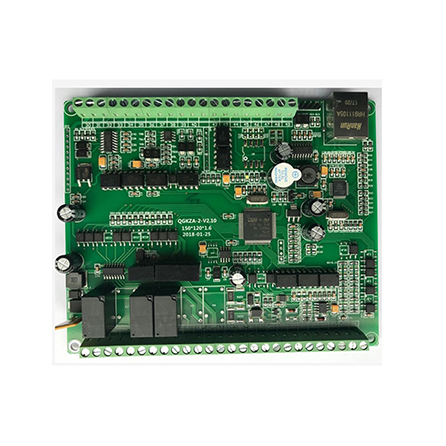

如上图所示 QGKZA-(1,2)为交流充电桩核心控制板,可以控制交流

单枪和双枪,可以满足交流单充和交流双充两种充电桩的控制。具体

功能配置如下: 一、硬件配置

1)电源: DC12v+0.5v 2A. 2)控制输出:2 路干接点输出,可接 12v 继电器或 220v 接触器,单枪用其中 1 路,双枪使用 2 路. 3)电磁锁:2 路电磁锁 12v 输出,可以切换 12v 正负,满足驱动线圈或电机. 4)指示灯:3 路指示灯,12v 输出,电流 10ma,带限流,防短路烧毁。单充分别为:运行、充电、故障指示灯。双充分别为:运行、

A 充电、B 充电指示灯.(指示灯可自定义)

5)CP 信号:2 路 cp 信号

二、软件配置

1)人机界面

A)4.3/7 寸工业触摸屏。

B)充电电压、充电电流、电能量计量信息、账户余额、消费金额、已充时间等。

C) 具备电源、运行充电、故障指示灯。

D)管理员参数设置,需要密码进入。

E)显示故障告警信息记录最 50 条,掉电不丢失。

F)充电过程中的状态显示,文字提醒,防止人员误操作。

2)充电功能

A)CC、CP 符合新国标 GBT18487.1-2016

B)充电模式:定额充电、定时充电、定量充电、预约充电、自动充满、手动充电。

C) 掉电充电记录保存功能,充电信息掉电不丢失。

D) 断网充电记录保存功能,断网充电信息不丢失,网络连通继续上传结算信息。

E)循环记录充电信息 100 条。掉电不丢失,可上传后台。

F) 支持刷卡启动充电。

G)支持扫描二维码启动充电。

3)保护故障告警功能

A)交流输入过压、欠压、过流、短路、漏电、防雷保护,部分保护定值可设。

B)充电中电磁锁锁定充电枪。

C) 充电中,枪头温度监控,超温告警,停止充电。

D)具备急停开关,能通过手动或远方通信指令紧急停止充电。

E) 在启动充电时需人工确认启动。

F) 系统出现重要告警时,立即上报相关告警故障。

4)支付功能

A) 支持非接触式 IC 卡刷卡支付。

B)支付手机 APP 扫码支付。

C) 支持微信扫码支付。

5)计量功能

A)电表计量。

6)后台通信功能(协议可定制)

A) 支持以太网通讯(标配)。

B) 支持 RS485 通讯(标配)。

C) 支持 RS232 通讯(选配)。

D) 支持 GPRS 2g/3g/4g 通讯或 WIFI(选配)。

E) 支持 CAN2.0B 通讯(选配)。
